Kurzfassung. Dieser Fachartikel untersucht die konstruktiven Entscheidungen John Brownings im Hinblick auf die Geometrie zwischen Lauf (Bore axis) und Griffstück bei frühen Selbstladepistolen und vergleicht vier Schlüsselmodelle: FN 1900, Colt 1903 „Pocket Hammerless“, Colt 1911 und (als späteren Entwicklungsstrang) die FN High Power (Hi-Power). Schwerpunkt ist die Ausprägung des Griff-/Laufwinkels, die Folgewirkungen auf Rückstoßführung, Mündungsflip und Zielbild.
Begriff und Bedeutung des „Winkels von Lauf zu Griffstück“
Der hier verwendete Begriff „Winkel von Lauf zu Griffstück“ beschreibt die relationale Geometrie zwischen der Mittelachse des Laufs (Bore axis) bzw. der Zielenlinie und der Griffachse (durch die Handballen-/Handwurzelachse). Technisch relevant sind zwei miteinander verknüpfte Parameter: 1) die Neigung (Winkel) des Griffes gegenüber der Lauflinie und 2) die Höhe der Rohrachse über der Griffoberkante (Bore-axis-Höhe). Beide beeinflussen das durch den Rückstoß erzeugte Drehmoment um den Handgelenksansatz und damit die Mündungsneigung (muzzle flip), die Repetierbarkeit des Treffbildes und das Zielvermögen beim schnellen Feuern.
John Browning beschäftigte sich in seinen Entwürfen früh systematisch mit der Frage, wie sich Mechanik, Magazinlage, Schlagbolzen/Schlossbau und Ergonomie in einer möglichst handlichen, zuverlässigen Selbstladepistole verbinden lassen. Seine Varianten zeigen, wie sich der Lauf-/Griffwinkel im Laufe der Entwicklung an funktionale Zwänge (Verschlussprinzip, Magazinposition, Abzugsmechanik) und an ergonomische Erkenntnisse anpasste.
Referenzmodelle
- 1899 – FN 1900 (Browning): Einer der ersten erfolgreichen Selbstlader mit Verschlussprinzip nach Browning; kompakte Bauweise, Magazin im Griff, frühe Versuche, Verschluss und Griffgeometrie zu harmonisieren.
- 1903 – Colt 1903 „Pocket Hammerless“ (Browning für Colt): Verfeinerung für Zivilmarkt — schlanker, pocketfähiger Aufbau; ergonomisch steilerer Griff im Vergleich zu manchen zeitgenössischen Militärpistolen.
- 1911 – Colt 1911 (Browning): Vollkaliber-Servicepistole (.45) mit großem Rahmen; Konzeption mit niedriger Rohrachse bezogen auf die Hand, andererseits deutlich ausgeprägtem Rückstoß aufgrund Kaliber und Masse.
- ca.1930 – FN High Power (Hi-Power): Späterer Entwicklungsstrang, von Browning initiiert und von Dieudonné Saive bei FN weiterentwickelt; kombiniert hohe Magazinkapazität mit moderner Griffwinkel-Balance.
Die genannten Modelle dienen als konstruktive Referenzpunkte für die Diskussion der Winkelentwicklung.
Technische Analyse der Referenzmodelle

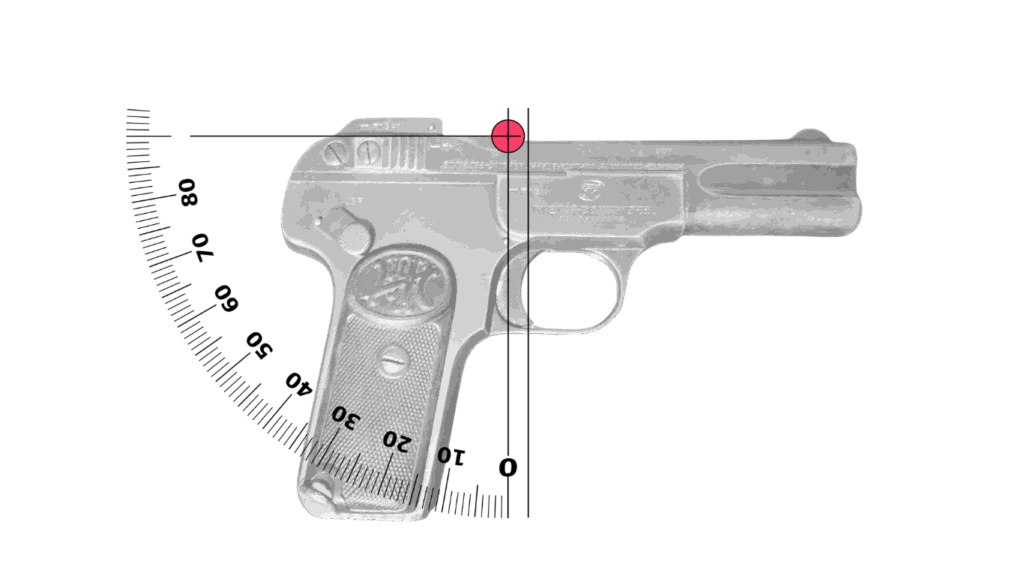

FN 1900 — frühe Integration von Mechanik und Ergonomie
Konstruktiv zielt die FN 1900 auf kompakte Abmessungen. Die Magazinlage im Griff war bereits Standard; die Griffneigung ist moderat, zugunsten kompakter Gesamtabmessung. Die Rohrachse liegt verhältnismäßig höher über der Handwurzel als bei späteren, auf Dienstgebrauch ausgelegten Pistolen mit niedriger Bore-axis. Konsequenz: bei vergleichsweise leichter Patronenladung tritt ein merkliches Drehmoment auf — Mündungsneigung stärker spürbar als bei späteren Low-bore-designs. Griffwinkel ca.~115–120°, relativ steiler Griff im Vergleich zu Dienstpistolen

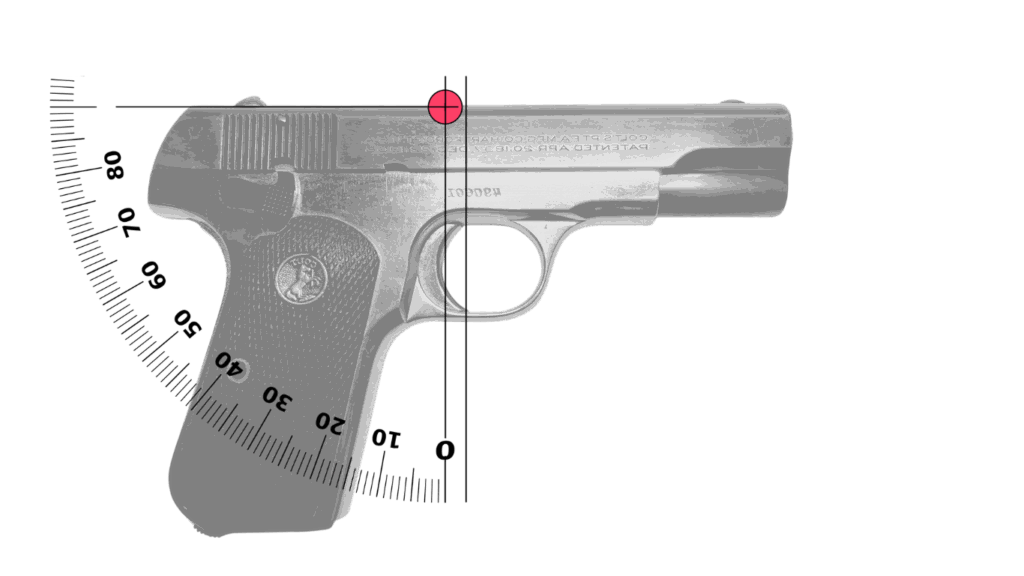

Colt 1903 „Pocket Hammerless“ — zivil-ergonomische Optimierung
Der Colt 1903 überträgt Brownings Prinzipien auf das Zivilsegment: schlanke Griffform, leicht unter Winkel stehende Griffachse (relativ steiler gegenüber Lauf), um eine kompakte Taschenpistole zu erhalten. Die Kombination führt zu einer Handhabung, die auf schnelle Zugänglichkeit setzt; gleichzeitig bleibt die Rohrachse nicht besonders tief, weshalb bei stärkeren Ladungen die Mündungsneigung noch fühlbar sein kann. Die Konstruktionspriorität lag auf Größe/Handlichkeit mehr als auf Minimierung des Hebelarms. Griffwinkel: ~112–118° , steiler als Dienstpistolen.

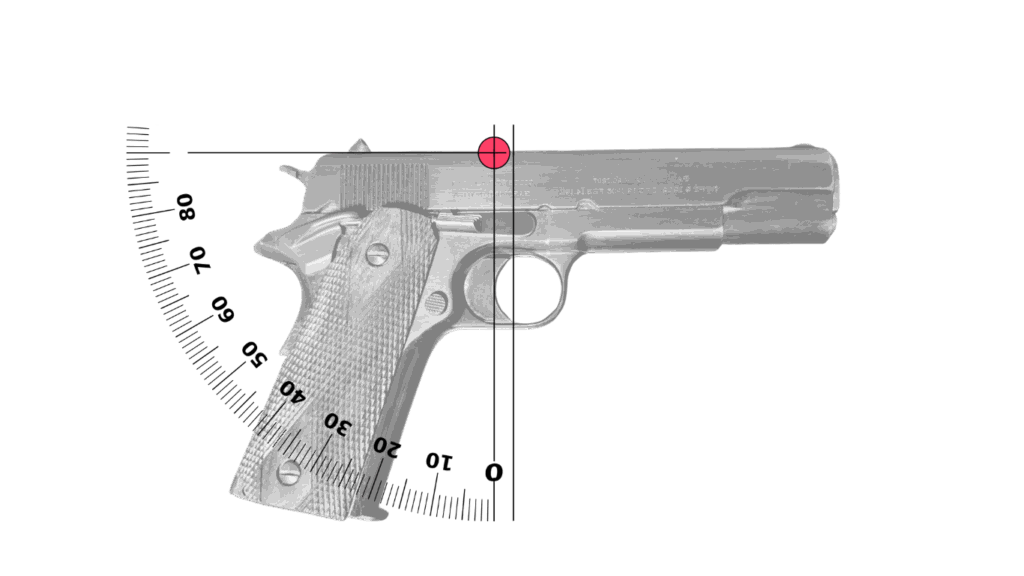

Colt 1911 — Servicepistole mit bewusst niedriger Rohrachse
Die Colt 1911 markiert einen Meilenstein: Brownings Lösung für eine Dienstpistole (.45) brachte erhebliche strukturelle Änderungen. Das Griffstück ist so ausgelegt, dass die Rohrachse relativ niedrig über der Handwurzel liegt (niedriger Bore-axis im Vergleich zu den vorher genannten Taschenspielern). Effekt: geringeres drehende Rückstoßmoment, weniger Mündungsflip, bessere Repetierbarkeit bei Serienfeuer. Die 1911 demonstriert, wie Konstruktionsmasse, Rahmenhöhe und Hebelverhältnisse bewusst zur Rückstoßkontrolle genutzt werden. Griffwinkel: ~108–110° (≈ 18° off-square / 18° „grip angle“) — etablierter Wert in Fachliteratur / Technikdiskussionen (1911 wird klassisch mit ~18° „Grip angle“ zitiert).

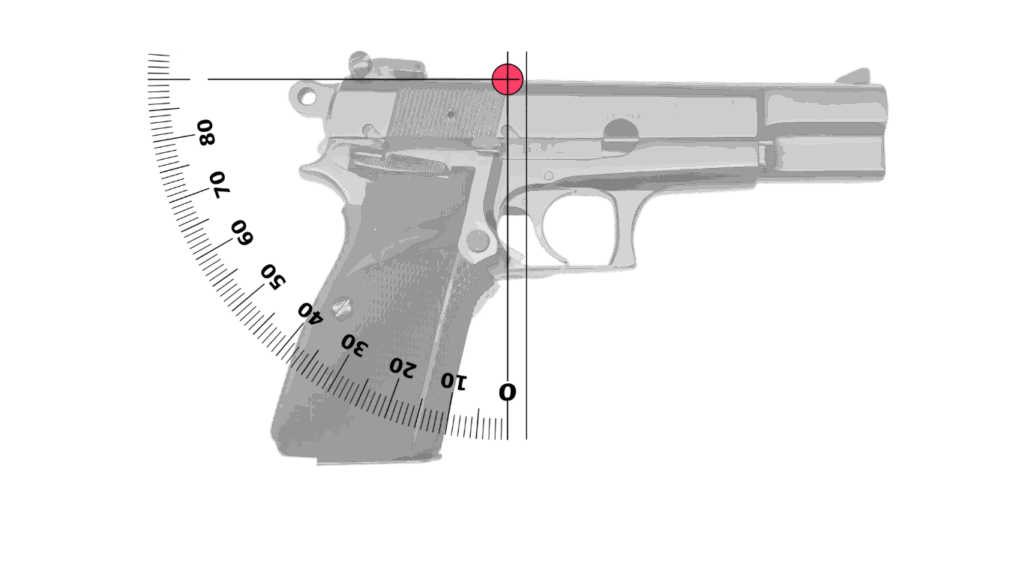

FN High Power — Balance und Kapazität, evolutionäre Verfeinerung
Beim Hi-Power setzte Browning/Saive die Erfahrungen um: moderater Griffwinkel kombiniert mit geringer Bore-axis-Höhe und schlankem Griffprofil für hohe Magazinkapazität. Obwohl die Hi-Power später als „moderne“ Dienstpistole galt, zeigt sie keinen extrem flachen Griffwinkel, sondern eine ausgewogene Geometrie, die Rückstoßsteuerung und ergonomische Zielhaltung verbindet. Griffwinkel: ~105–108°, in technischen Vergleichen und Grip-Charts wird die Hi-Power als flacher/neutraler Griffwinkel gegenüber der 1911 eingeordnet; viele Quellen listen Hi-Power-Winkel im Bereich ≈105–108°.
Entwicklungslinie — von „hoch über Griff“ zu „niedrig über Griff“
- Frühe Selbstlader (FN 1900, Colt 1903): Fokus auf Kompaktheit; Rohrachse tendenziell höher über Griff; Resultat: stärkerer Mündungsflip bei höheren Ladungen.
- Dienstpistolen (Colt 1911): bewusste Absenkung der Rohrachse und Anpassung des Griffwinkels zur Reduktion des Drehmoments; Ziel: bessere Steuerbarkeit bei stärkerem Kaliber.
- Spätere Evolution (FN Hi-Power und Nachfolger): Optimierung zwischen Magazinkapazität, ergonomischem Griffwinkel und niedriger Bore-axis; resultierende Geometrie ist ein Kompromiss, der kontrolliertes Serienfeuer ermöglicht.
Die treibende Konstruktionslogik ist: je schwerer die Patrone und je höher die gewünschte Feuerrate, desto stärker das Bedürfnis nach einer niedrigen Rohrachse und einem Griffwinkel, der die Faustrückführung optimiert.
Welche Werte haben sich als „optimal“ herausgestellt?
Aus der Gegenüberstellung und aus zahlreichen technischen Vergleichen sowie praxisorientierten Testberichten ergeben sich klare, wiederkehrende Erkenntnisse:
- Primärregel: möglichst niedrige Bore-axis (kleiner Hebelarm) — bewirkt deutlich reduzierten Mündungsflip und schnellere Zielwiedererlangung. In modernen Dienst- und Sportpistolen wird daher ein Bore-axis-Abstand im Bereich ≈ 8–16 mm zur Handauflage als günstig angesehen (die 1911/Hi-Power-Familie liegt am unteren Rand bzw. leicht darüber).
- Optimaler Grip-Angle ≈ 105–110° (Backstrap ↔ Visierlinie) — in der Praxis hat sich ein moderat flacher Griffwinkel (bei Angabe als Backstrap-to-sight-line: ca. 105–110°, entspricht oft knapp 18° off-square bei der 1911) als ergonomischer Kompromiss zwischen natürlichem Point-of-Aim und Rückstoßkontrolle durchgesetzt. Hersteller orientieren sich daran: 1911-ähnliche Designs ≈110°, Hi-Power-ähnliche Designs ≈105–108°.
- Konstruktive Einschränkungen: Magazinlage, Verschlussprinzip und gewünschte Kapazität zwingen bei bestimmten Designs Kompromisse. Brownings historische Entwicklung demonstriert das: frühe Taschenpistolen (FN1900, Colt1903) konnten wegen kompakter Bauweise und Federanordnung keine extrem niedrige Bore-axis erzielen; Dienstmodelle (1911, später Hi-Power) haben diese Erkenntnis für kontrollierbarere Servicepistolen genutzt.
